3D Scanning Blue-LED

Sistema de digitalização sem contato — aproximadamente 2.000 pontos de medição a cada 2 segundos. Metodologia RPS comparando arquivo CAD 3D com peça física.

Cabeçote de digitalização Blue-LED projetando franjas sobre peça com mapa de desvio na tela
SCAN — Fastparts, Joinville/SC

Capacidades

  • Inspeção e controle de qualidade
  • Comparação CAD nominal vs. real
  • Engenharia reversa
  • Captura de formas

Como funciona

Digitalização Blue-LED sem contato: transforma peça física em dado geométrico verificável.

A digitalização por luz estruturada projeta padrões luminosos sobre a peça e observa a deformação desses padrões através de câmeras calibradas. A partir dessa deformação, a geometria da superfície é calculada ponto a ponto — cerca de 2.000 pontos de medição a cada 2 segundos.

A fonte Blue-LED tem uma vantagem prática sobre luz branca: o comprimento de onda estreito é menos sensível à luz ambiente e a variações de cor da peça, o que torna a medição mais estável em condições reais de chão de fábrica.

Por ser um método sem contato, permite medir peças que um apalpador deformaria ou marcaria — componentes flexíveis, superfícies acabadas, conjuntos já montados. E captura a superfície inteira, não pontos discretos: o resultado é uma nuvem densa que descreve a peça toda, incluindo regiões que ninguém pensou em medir.

Daí saem dois usos distintos. Na engenharia reversa, a nuvem é convertida em malha e, quando necessário, em superfícies NURBS editáveis em CAD — reconstruindo o modelo de uma peça sem projeto confiável. Na inspeção, a nuvem é sobreposta ao CAD nominal pela metodologia RPS, gerando um mapa de desvio que mostra onde e quanto a peça real diverge do projeto.

Cabeçote de digitalização Blue-LED projetando franjas sobre peça com mapa de desvio na tela

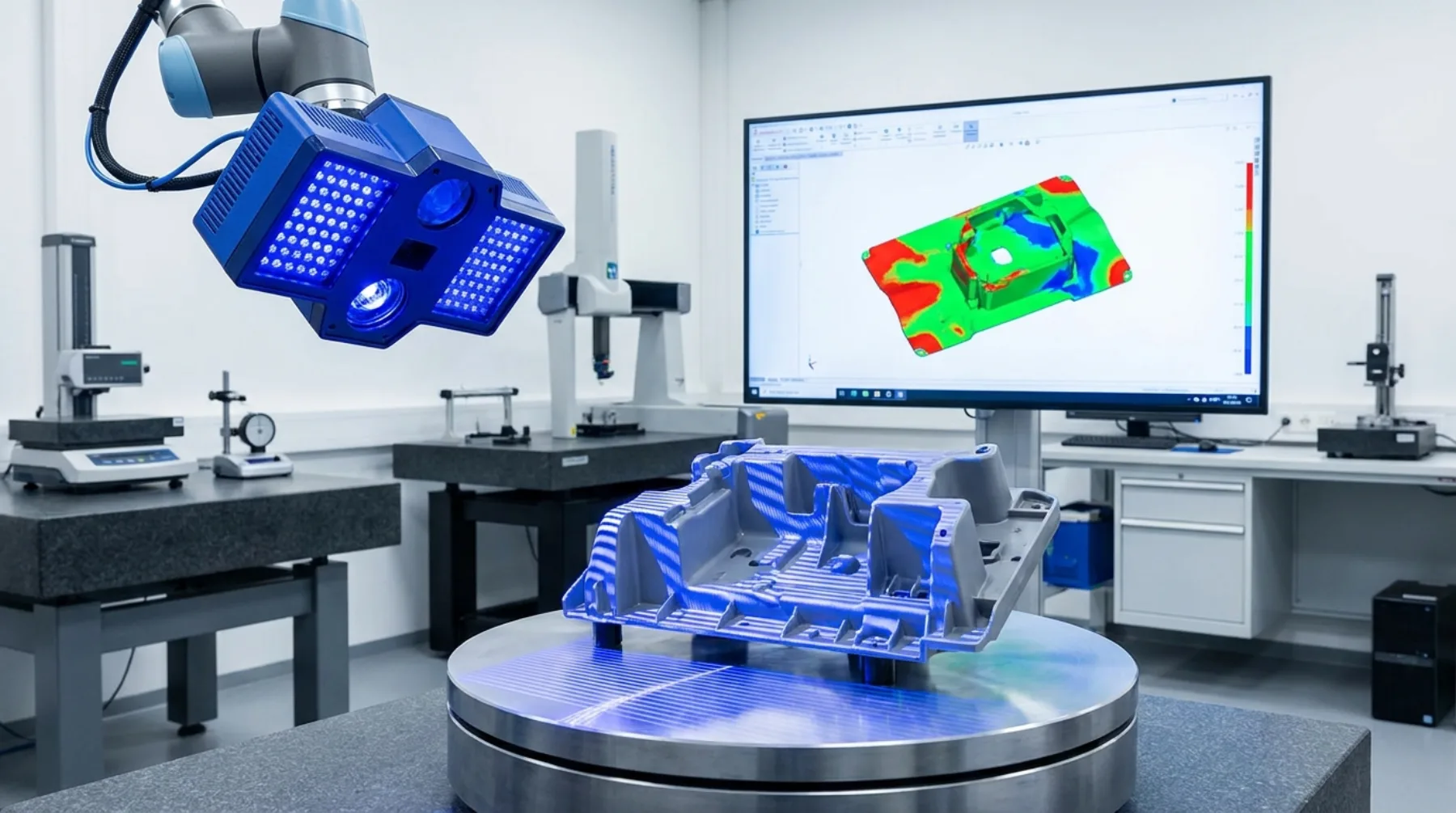

SCAN em operação

Onde se aplica

01 Inspeção dimensional Mapa de desvio entre CAD nominal e peça real, com evidência documentada.
02 Engenharia reversa Reconstrução de CAD a partir de peça existente sem projeto.
03 Análise de desgaste Comparar peça em uso com a geometria original.
04 Validação de ferramental Verificar se o molde está produzindo dentro do projetado.
